移動型銅芯扁平形電纜
使用說明書
一、產品特點
1. 該產品具有優良的耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長等的使用要求。
2. 電纜導體長期允許工作溫度腈復合物為70℃，硅橡膠為180℃為65℃，電纜最小彎曲半徑為電纜短邊直徑的10倍。
二、 電纜主要用途及適用范圍
該產品主要用于運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。
三 、產品品種、規格及型號的組成意義
YFFB系列（具體規格見電纜表面的標志）。
例如：額定電壓0.6/1 KV 銅芯丁腈聚氯乙烯復合物絕緣和護套普通型扁電纜，5芯，導體截面4 mm
2，表示為：
YFFB 0.6/1 KV 5×4 mm
2
其中，Y表示移動用 F表示丁腈氯乙烯聚合物絕緣或護套 B表示扁平型
四 、電纜使用環境條件、工作條件及對環境的影響
1. 電纜敷設環境溫度應不得低于零下40℃，丁腈氯乙烯聚合物電纜不得高于70℃，硅橡膠電纜不得高于180℃
2. 電纜不應該長期放在水中，丁腈氯乙烯聚合物電纜不應該長期在高溫下運作。
3. 電纜的額定電壓應大于或等于系統額定工作電壓，在直流系統中，該系統的標準電壓不大于電纜額定電壓的1.5倍；系統的工作電壓應不大于額定電壓的1.1倍。
4. 電纜敷設安裝過程，放棄物對環境不構成不良的影響。但應及時對放棄物進行清理。
五、產品結構特征

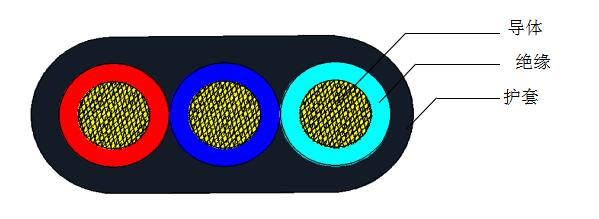

結構如圖：
六、 技術特性
1. 導體單線為裸銅導體。
2. 電纜外護套橡皮采用丁腈氯乙烯聚合物或硅橡膠，具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性。
3. P型電纜絕緣具有屏蔽功能。
4. 電纜外表光滑，無裂口、起砣、硫化膠粒等現象。
七、主要參數
1. YFFB-0.6/1 kV 銅芯丁腈聚氯乙烯復合物絕緣和護套普通型扁電纜 5×4 mm
2，線芯絕緣厚度為0.8mm，護套厚度為1.2mm，成品外徑為22.7×6.5mm。
八、電纜的敷設、安裝
1． 電纜敷設安裝應由取得資格證書的有實際工作經驗的人員承擔。
2. 電纜敷設應采用符合要求的專用設備工具（如放線架、導輪），可采用端頭牽引，機械輸送，人工輔助引導的同步敷設的方式。
3． 電纜在敷設時應采取有效措施，防止電纜在地面、溝壁、管口、機具上的擦傷，保證電纜在敷設時的完好性。
4． 在敷設中，電纜不允許扭曲，如果造成扭曲應順著扭曲方向解除。
5. 電纜不能直埋在地下敷設，或浸泡在水溝中。
九、電纜運輸、貯存、裝卸、保管、現場放置等注意事項
1. 裝有電纜的電纜盤應豎直放置，嚴禁平放或疊放。
2. 裝卸時使用的起重工具，鋼絲繩、吊鉤等承載能力要大于電纜的總重量。
3. 裝卸電纜應逐盤吊裝，嚴禁幾盤同時吊裝，注意起重工具受力位置，不能在電纜邊沿、側面起吊，應用鋼絲繩穿過電纜盤中心孔鉤穩后起吊。用叉車鏟運時，要注意兩叉臂與電纜盤中心受力均勻，落地要平穩。
4. 電纜短距離搬運，可直接滾動電纜盤，但滾動方向應與箭頭方向一致，防止電纜盤在滾動時地面上的凸突物損傷電纜。
5. 電纜應儲存在通風良好、無腐蝕性氣味和高溫場所，不能與易爆品存放在一起。電纜儲存時應檢查其端頭的密封性，防止水分潮氣侵入電纜
十、產品驗收及檢查
1. 產品到達目的地后，用戶應及時進行檢查驗收。
2. 產品拆包裝時不應該損傷電纜表面（護套層）。
3. 檢查內容：
a. 電纜型號、規格、長度是否與貨單一致。
b. 檢查電纜外表是否完好無損，有無裂口等不良現象，檢查電纜外徑是否符合電纜參數，外徑是否均勻。
c. 電纜盤是否有明顯的變形、扭曲，電纜端頭是否封帽。
d. 產品合格證（每盤、每件一份），質量保證書一份（若用戶需要），產品使用說明書一份。
