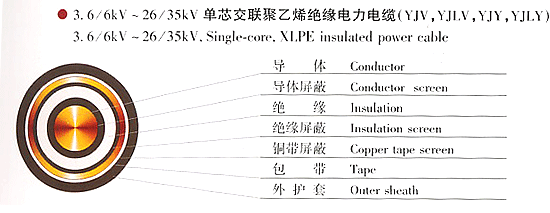

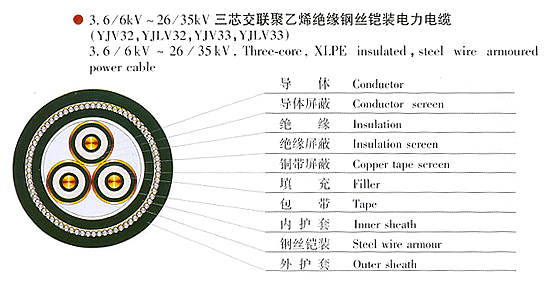

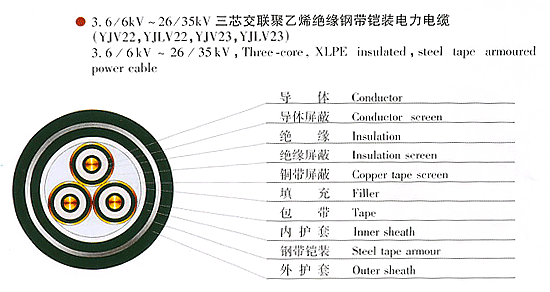

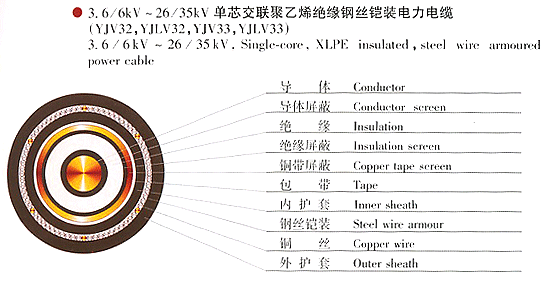

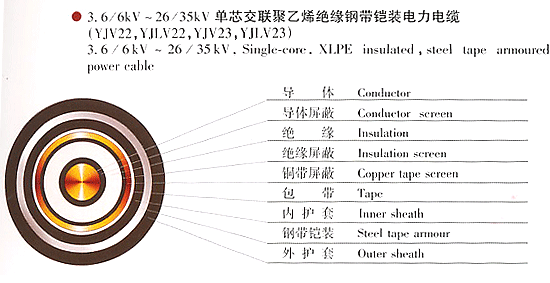

| 電纜結構圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

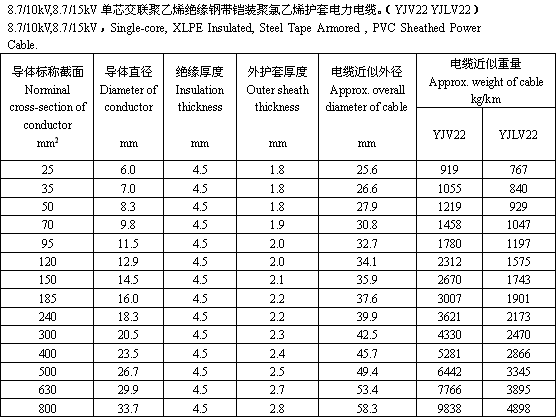

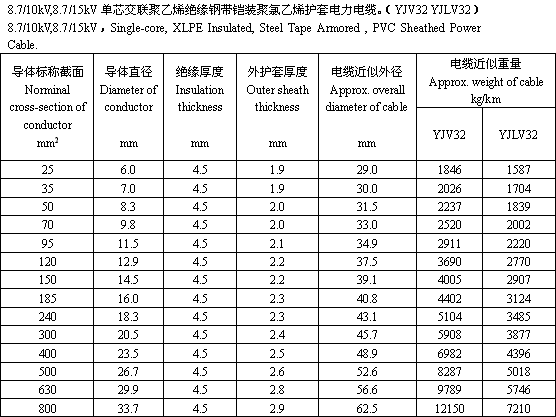

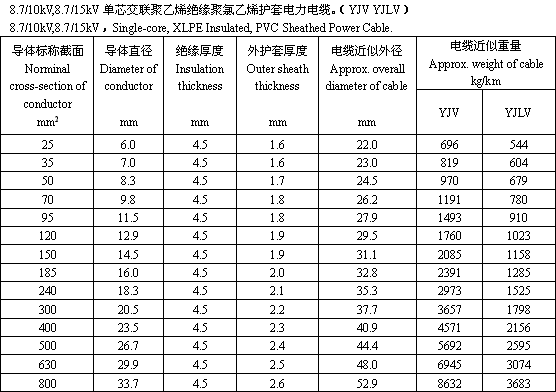

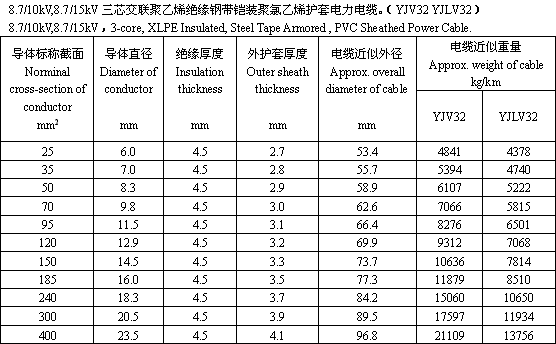

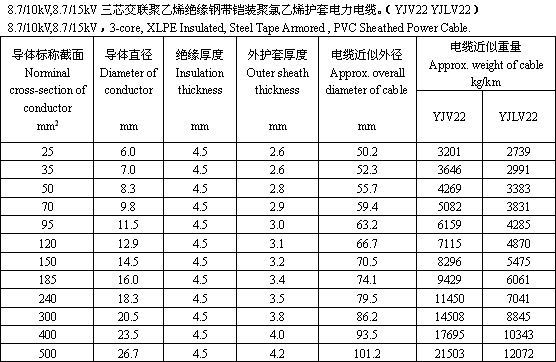

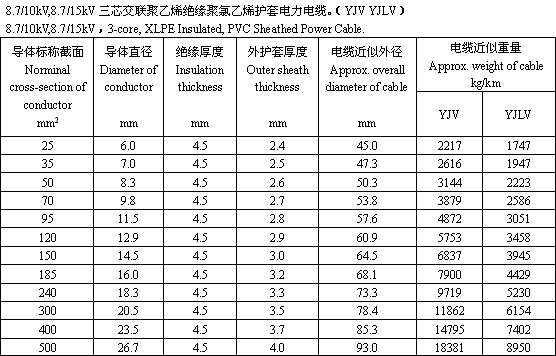

| 電纜結構尺寸Construction | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
交聯聚乙烯絕緣電力電纜是采用化學方法或物理方法,使聚乙烯分子由線型分子結構轉變?yōu)槿S網狀結構,由熱塑性的聚乙烯變成熱固性的交聯聚乙烯,從而提高了聚乙烯的耐老化性能、機械性能和耐環境能力，并保持了優良的電氣性能。 交聯聚乙烯絕緣電力電纜導體的允許長期最高溫為900C，較低絕緣電纜、聚氯乙烯絕緣電纜和聚乙烯絕緣電纜高，且具有重量輕、結構簡單、使用方便、耐化學腐蝕和敷設不受落差限制等優點。 產品標準Standard 本產品按GB12706《額定電壓35V及以下銅芯、濾芯塑料絕緣電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。 適用范圍Applications 本產品適用于工頻額定電壓3.6/6kv～26/35kv輸配電線路作配送電能子用。 使用特性Operating characteristics · 工頻額定電壓U0/U為3.6/6kV～26/35kV。 · 電纜導體的最高允許工作溫度：90℃。 · 短路時（最長時間不超過5s）電纜導體的最高溫度不超過2500C。 · 電纜敷設時環境溫度應不低于00C。 · 電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。 電纜額定電壓的選擇 Voltage designation · 電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um）kV表示。 U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓； U－電纜設計用的導體間的額定工頻電壓； Um－設備可承受的"最高系統電壓"的最大值。 · 三相系統用電纜的U0值推薦如下表： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
*：.A類系統──該類系統任何一相導體與地和接地導體接觸時，能在1min內與系統分離 B類系統──該類系統僅包括單相接地故障短時運行的條件，接地故障時間應不超過1h, 但在任何情況下，最長不超過8h每年接地故障總持續時間不超過125h； C類系統──不屬于A類、B類的系統。 電纜的型號Type of cable |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 生產范圍Production range of cable | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
