預分支電纜的應用
預制分支電纜是一種新型的供電線路系統，文章介紹預制分支電纜的優越性和局限性，從預制分支電纜設計、加工訂貨、質量驗收、安裝及敷設四個方面對使用預制分支電纜的注意事項進行討論。
在眾多的電纜使用場合中，主
電纜和分路支線電纜的接頭處理已成為供配電網線路施工中的突出問題，傳統的接線方法是在施工現場制作，由于制作繁瑣、技術要求高，造成施工費用大，導體接觸電阻大、絕緣強度難以保證等一系列問題。預制分支電纜是為配合城市高層建筑供電系統而開發的成套產品，是工廠按照電纜用戶的要求，按主、分支電纜型號、規格、截面、長度及分支位置等參數，在專用生產設備上將主、分支電纜連接在一起，可以保證質量和大大縮短現場工期。預制分支電纜與無分支的多芯電纜和插接式母線槽相比，具有氣密性能和防水性能好、供電安全可靠、現場安裝施工方便、環境要求低、免維護保養等特點。因此，預制分支電纜應用領域正在迅速拓寬，目前已擴展到公路、橋梁、隧道照明等其他領域，并向阻燃、耐火、無鹵低煙等方向發展?！ ?br />
一、預制分支電纜的優越性
(一)優良的供電可靠性
1.主干電纜導體無接頭，連續性好，減少了故障點。
2.分支接頭采用工廠全程機械化制作，大大降低了人為因素造成的質量不良現象。
3.分支接頭結構合理并采用先進的工藝在短時間內完成護套注塑制作，避免了接頭接觸處銅芯長時間裸露在空氣中產生氧化而導致接觸電阻的增大，不受熱脹冷縮影響?！ ?br />
(二)優良的抗震性、氣密性、防水性和耐火性
1.優良的抗震性。預制分支電纜在墻體受震動時接頭不受影響，特別在通過建筑物沉降縫時不需要任何措施。
2.良好的氣密性和防水性。預制分支電纜因分支接頭和上端支承頭部分均以高聚物材料在工廠中模壓而成，因此氣靜性和防水性好，適用于潮濕地區。能在潮濕的環境中正常供電，也能在露天及埋地敷設。
3.采用"NH"型的預制分支電纜，可在燃燒情況下，保持90min的正常供電運行?！ ?br />
(三)安裝環境要求低，施工方便
1.預制分支電纜的安裝極為靈活，可根據用戶的需要在空氣中敷設，或水平埋地敷設。
2.占用建筑面積較小，有利于建筑面積的有效利用，對土建的空間尺寸要求較低。
3.使用環境和安裝精度要求較低，安裝簡單方便、技術要求不高，安裝勞動強度較小。
4-由于它的允許彎曲半徑較小，大大降低了安裝難度，縮小了安裝空間尺寸。
(四)免維護
1.預制分支電纜按規定的方法安裝后一次性開通率高。
2.正常運行的預制分支電纜系統平時不需要做任何維護保養。
二、預制分支電纜的局限性
1.主電纜允許長度非常有限，限制了使用范圍。
2.干線容量有限。目前預制分支電纜的最大允許電流為1605A,而鋁質母線槽的最大允許電流可達到5000A，銅質母線槽的最大允許電流可達到6000A。
3.預制分支電纜只適用于各分支電氣負荷比較穩定，不會因建筑物各層使用性質的改變而引起電氣負荷發生較大變化的場所。一旦施工完畢，各分支的容量都將無法增加。而母線槽在保證不超出總負荷的前提下，可以調整各分支的用電負荷。
三、使用預制分支電纜的注意事項
預制分支電纜是近年來電纜家族的新成員，其產品的最大特點是根據建筑和施工現場進行量身定做，其產品的特殊性要求設計尺寸準確、加工制造準確、敷設過程正確?！ ?br />
(一)預制分支電纜設計注意事項
1.設計尺寸準確。
2.主干電纜末端的電壓降不應超過5％，單相最大電壓降不超過11V，三相最大電壓降不超過19V。
3.分支線長度小于3m時，不必加保護，大于3m時應加分支管，箱內裝設保護元件。
4.供電容量及配電箱位置暫無法確定時，只需適當加大分支線截面并配置一個分支箱，屆時通過調節分支箱內元件來改變容量大小。
(二)預制分支電纜加工訂貨注意事項
為了確保生產出的預制分支電纜具有良好的適用性，電纜廠家技術人員要與建筑電氣設計人員進行溝通，吃透每一批訂單的設計圖紙及用戶的實際需求，為此要求用戶提供以下資料。
1.干線電纜、支線電纜的型號、規格、起始位置及長度，附件的規格、型號及數量。
2.安裝場所，如是高層建筑，需配電系統圖、樓層標高剖面圖、分支接頭離樓面高度、樓層預留洞尺寸。
3.敷設方式，樓層配電箱進分支電纜采用上進或下進線方式(由地面向上拉還是由樓頂往下放)。
4.分支線是否需要采用色標(黃、紅、綠、淺藍、黃綠)，應在訂貨時詳細說明。
(三)預制分支電纜的質量驗收注意事項
為了保證預制分支電纜加工制造準確，產品質量符合要求，須對電纜進行以下項目驗收。
1.檢查合格證及相關技術文件和國家標準生產的產品認證標志。
2.核對主干電纜和分支電纜型號、規格、長度及電壓等級是否符合設計要求。
3.電纜外觀完好無損，無壓扁、扭曲現象，護套無老化及裂紋，電纜封頭嚴密。
4.耐熱、阻燃電纜外保護層要有明顯標識和制造廠標。
5.對電纜進行絕緣搖測，使用絕緣電阻表量程為1000V，要求電阻值≥10兆歐?！ ?br />

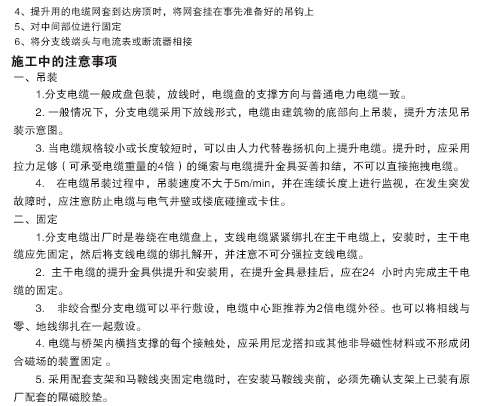

(四)預制分支電纜的安裝及敷設注意事項
1.預制分支電纜出廠時，分支電纜綁在主干電纜上，待主干電纜安裝固定后，再將分支電纜解開。
2.安裝前電纜頂端用封頭帽做防水處理，再用熱縮管壓緊加強。
3.安裝過程中應注意固定好分支電纜，避免分支電纜晃動，以保證分支接頭內部壓接部分接觸良好。
4.冰平埋地敷設同普通電纜相同，值得注意的是分支接頭部位由于不便穿管，故應避免在易受機械外力的環境中敷設。

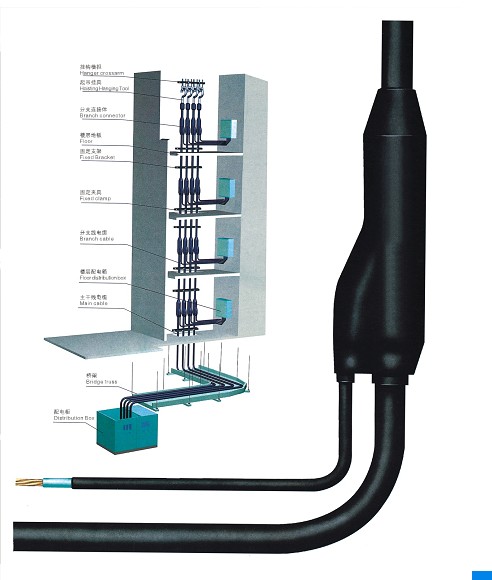

5.預制分支電纜垂直敷設有別于普通電纜的敷設，需配套安裝附件，安裝附件包括托掛器(或稱為橫擔)、電纜支架、電纜固定線夾和上端固定用的吊頭裝置。
6.為防止渦流效應，單芯電纜嚴禁使用鐵質夾具，要用馬鞍塑料線夾固定；單芯電纜不能穿一根鋼管，穿管時必須A、B、c、N四根電纜合穿一根鋼管。
7.敷設前檢查電纜通道，確認分支電纜是否能安全通過孔洞，制定詳細的預防措施，防止提升過程中分支部分在穿過孔洞時受損傷。
8.提升過程中不要對分支線施加張力，使用電纜重量4倍以上強度的提升繩索，電纜提升完畢后，應立即將電纜頂端的吊頭固定在托掛器上，并應立即將主干電纜每隔1.5>2m的間距用固定線夾進行固定，在盡可能短的時間內將預制分支電纜的重量均勻地分布在支架上，以防電纜局部受力以及墜落受損。
9.安裝完畢將電纜洞口用防火堵料進行封堵，在預制分支電纜首末端、分支處掛電纜標示牌。
四、結語
預制分支電纜的出現改變了長期在施工現場制作電纜頭的歷史，是低壓配電系統用電纜的一大突破。它具有優良的供電可靠性、良好的抗震性、氣密性、防水性、施工方便性、對環境要求低、免維護保養等特點。預制分支電纜在國內的應用已得到了迅速推廣，隨著我國各種基礎建設、房地產開發的速度加快，市場對預制分支電纜的應用種類要求不斷增多，性能要求不斷提高，比如從最初的普通電纜發展到阻燃、耐火、無鹵低煙阻燃等要求，由小截面發展到大截面，由最初的單芯發展到多芯等等，預制分支電纜的應用前景非常廣闊。畢竟預制分支電纜是電纜家族的新成員，為了適應預制分支電纜進一步發展的需要，了解和掌握預制分支電纜及其使用注意事項對其推廣應用至關重要。
