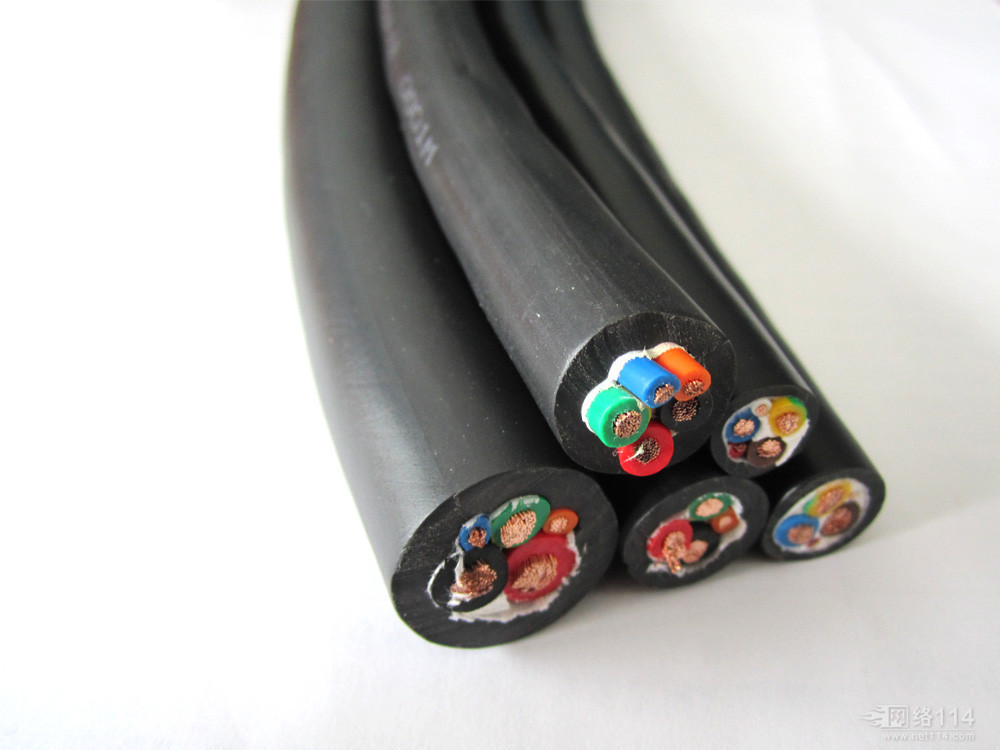

產品說明: |
本產品適用交流額定電壓450/750V及以下家用電器，電動工具和各種移動電器設備。
一、生產執行標準：JB8735.2-1998
二、使用特性
1、額定電壓300/500V（YZ型），450/750V（YC）型；
2、線芯的長期允許工作溫度應不超過65℃；
3、"W"型電纜具有耐氣候和一定的耐油性能，適宜于在戶外或接觸油污的場合使用；
4、-ZR型電纜具有阻燃性能。
三、型號、名稱及主要用途用表1
表1
|
型號 |
名稱 |
主要用途 |
|
YQ，YQW |
輕型橡套軟電纜 |
用于輕型移動電器設備和工具 |
|
YZ，YZW |
中型橡膠軟電纜 |
用于各種移動電器設備和工具 |
|
YC，YCW |
重型橡套軟電纜 |
用于各種移動電器設備，能承受較大的機械外力的作用 |
四、規格范圍如表2
表2
|
型號 |
額定電壓（V） |
芯數 |
標稱截面（mm2） |
|
YQ，YQW |
300/300 |
2，3 |
0.3～0.5 |
|
YZ，YZW |
300/500 |
2，3，4，5 |
0.75～6 |
|
YC，YCW |
450/750 |
1
2
3，4
5 |
1.5～240
1.5～95
1.5～150
1.5～25 |
五、規格尺寸及技術參數如表3～表5
表3 YQ，YQW型300/300V
|
標稱截面（mm2） |
導體結構 |
20℃時導體電阻
≤（Ω/km） |
電纜外徑參考 |
|
根/單線直徑mm |
2芯 |
3芯 |
|
0.3 |
16/0.15 |
69.2 |
6.6 |
7.0 |
|
0.5 |
28/0.15 |
39.0 |
7.2 |
7.6 |
表4 YZ，YZW型300/500V
|
標稱截面（mm2） |
導體結構 |
20℃時導體電阻
≤（Ω/km） |
電纜外徑參考 |
|
根/單線直徑mm |
2芯 |
3芯 |
4芯 |
5芯 |
3+1芯 |
|
0.75 |
24/0.20 |
26.0 |
8.2 |
8.8 |
9.6 |
11.0 |
— |
|
1.0 |
32/0.20 |
19.5 |
8.8 |
9.2 |
10.0 |
11.5 |
— |
|
1.5 |
30/0.25 |
13.3 |
10.5 |
11.0 |
12.5 |
13.5 |
12.0 |
|
2.5 |
49/0.25 |
7.98 |
12.5 |
13.0 |
14.0 |
15.5 |
14.0 |
|
4 |
56/0.30 |
4.95 |
14.0 |
14.5 |
16.5 |
18.0 |
16.0 |
|
6 |
84/0.30 |
3.30 |
17.0 |
18.0 |
20.0 |
22.5 |
19.5 |
表5 YZ，YZW型300/500V
|
標稱截面（mm2） |
導體結構 |
20℃時導體電阻
≤（Ω/km） |
電纜外徑參考 |
|
根/單線直徑mm |
1芯 |
2芯 |
3芯 |
4芯 |
5芯 |
3+1芯 |
|
1.5 |
30/0.25 |
13.3 |
7.2 |
11.5 |
12.5 |
15.5 |
15.0 |
— |
|
2.5 |
49/0.25 |
7.98 |
8.0 |
13.5 |
14.5 |
16.5 |
17.0 |
15.5 |
|
4 |
56/0.30 |
4.95 |
9.0 |
15.0 |
16.0 |
18.0 |
19.5 |
17.5 |
|
6 |
84/0.30 |
3.30 |
11.0 |
18.5 |
20.0 |
22.0 |
24.5 |
21.0 |
|
10 |
84/0.40 |
1.91 |
13.0 |
24.0 |
25.5 |
28.0 |
31.0 |
26.5 |
|
16 |
126/0.40 |
1.21 |
14.5 |
27.5 |
29.5 |
32.0 |
35.5 |
30.5 |
|
25 |
196/0.40 |
0.780 |
16.5 |
31.5 |
34.0 |
37.5 |
41.5 |
35.5 |
|
35 |
276/0.40 |
0.554 |
18.5 |
35.5 |
38.0 |
42.0 |
— |
38.5 |
|
50 |
396/0.40 |
0.386 |
21.0 |
41.0 |
43.5 |
48.5 |
— |
46.0 |
|
70 |
360/0.50 |
0.272 |
24.0 |
46.0 |
49.5 |
55.0 |
— |
51.0 |
|
95 |
475/0.50 |
0.206 |
26.0 |
50.5 |
54.0 |
60.5 |
— |
55.0 |
|
120 |
608/0.25 |
0.161 |
28.5 |
— |
59.0 |
65.5 |
— |
59.0 |
|
150 |
756/0.50 |
0.129 |
32.0 |
— |
66.5 |
74.0 |
— |
66.0 |
|
185 |
925/0.50 |
0.106 |
34.5 |
— |
— |
— |
— |
— |
|
240 |
1221/0.50 |
0.0801 |
38.0 |
— |
— |
— |
— |
— |
六、交貨要求
1、成圈100M，成盤應大于100M；
2、短段電纜不小于10M，短段電纜的交貨數量不超過交貨總長度10%，且每個包裝件應不超過五段；
3、根據雙方協議允許任何長度的電纜交貨，長度誤差為±0.5%；
4、用戶對產品有阻燃特性要求，在合同中需另補充協議。 |
|
|
